Il circuito di eccitazione dell’alternatore comprende i componenti e i dispositivi necessari alla generazione della tensione di uscita dell’alternatore. Esso comprende principalmente lo statore di eccitazione, normalmente fissato all’interno dello scudo sul lato libero (NDE) della macchina, e il rotore di eccitazione, calettato sull’albero dell’alternatore e che ruota all’interno dello statore.

I materiali utilizzati per la loro fabbricazione sono principalmente conduttori in rame avvolto a formare bobine (avvolgimenti) opportunamente alloggiate nelle cave di lamierini di acciaio ferromagnetico sagomato.

Lo statore di eccitazione è alimentato da una tensione continua proveniente dal regolatore di tensione AVR. La tensione continua genera un campo magnetico che investe le spire degli avvolgimenti del rotore di eccitazione.

Il rotore di eccitazione è uno dei due componenti di un generatore in CA e fa parte del circuito di eccitazione degli alternatori, abbinato allo statore di eccitazione.

Il rotore d’eccitazione produce per induzione una tensione alternata trifase mentre ruota sull’albero del rotore principale, all’interno dello statore d’eccitazione.
La tensione alternata trifase viene successivamente trasformata in tensione continua dai diodi collegati agli avvolgimenti del rotore di eccitazione.

Statore e rotore di eccitazione, e i diodi raddrizzatori, sono quindi la fonte di energia per ottenere una differenza di potenziale necessaria per far circolare una corrente negli avvolgimenti del rotore principale e generare così un campo magnetico.

La tensione indotta nel rotore dell’eccitatrice varia in funzione della tensione fornita allo statore d’eccitazione dall’AVR, che monitora la tensione ai morsetti di uscita dell’alternatore.

Quando la tensione di uscita dell’alternatore scende al di sotto del livello preimpostato, l’AVR aumenta la tensione di alimentazione dello statore di eccitazione; i diodi ricevono dal rotore di eccitazione una tensione più alta e quindi aumenta l’intensità del campo magnetico. Aumenta proporzionalmente anche la tensione di uscita.

Se la tensione ai terminali di uscita aumenta al di sopra del livello preimpostato, l’AVR riduce la tensione allo statore di eccitazione, ottenendo l’effetto opposto.

Il buon funzionamento dell’alternatore dipende, tra gli altri fattori, dal buon isolamento elettrico degli avvolgimenti.
Le sollecitazioni elettriche, meccaniche e termiche e la contaminazione chimica e ambientale provocano il decadimento dell’isolamento e l’aumento delle probabilità di guasto, anche distruttivo, degli avvolgimenti.

Genuine Stamford AvK - Rotore Eccitazione

Per garantire il costante funzionamento e una lunga durata dell’alternatore, è essenziale acquistare prodotti originali.

Acquistare un ricambio originale STAMFORD® | AvK®, significa:

  • Non perdere la validità della garanzia dell’alternatore;
  • Ridurre al minimo i guasti agli impianti e alle apparecchiature;
  • Massimizzare la sicurezza dell’alimentazione;
  • Armonizzare le capacità di prestazione all’alternatore, garantendo stabilità e reattività;
  • Avere un prodotto collaudato per contrastare le situazioni critiche di esercizio, attivando i sistemi di protezione esistenti.

Le parti di ricambio hanno garanzia di 12 mesi.

Il circuito di eccitazione dell’alternatore comprende i componenti e i dispositivi necessari alla generazione della tensione di uscita dell’alternatore. Esso comprende principalmente lo statore di eccitazione, normalmente fissato all’interno dello scudo sul lato libero (NDE) della macchina, e il rotore di eccitazione, calettato sull’albero dell’alternatore e che ruota all’interno dello statore.

I materiali utilizzati per la loro fabbricazione sono principalmente conduttori in rame avvolto a formare bobine (avvolgimenti) opportunamente alloggiate nelle cave di lamierini di acciaio ferromagnetico sagomato.

Lo statore di eccitazione è alimentato da una tensione continua proveniente dal regolatore di tensione AVR. La tensione continua genera un campo magnetico che investe le spire degli avvolgimenti del rotore di eccitazione.

Il rotore di eccitazione è uno dei due componenti di un generatore in CA e fa parte del circuito di eccitazione degli alternatori, abbinato allo statore di eccitazione.

Il rotore d’eccitazione produce per induzione una tensione alternata trifase mentre ruota sull’albero del rotore principale, all’interno dello statore d’eccitazione.
La tensione alternata trifase viene successivamente trasformata in tensione continua dai diodi collegati agli avvolgimenti del rotore di eccitazione.

Statore e rotore di eccitazione, e i diodi raddrizzatori, sono quindi la fonte di energia per ottenere una differenza di potenziale necessaria per far circolare una corrente negli avvolgimenti del rotore principale e generare così un campo magnetico.

La tensione indotta nel rotore dell’eccitatrice varia in funzione della tensione fornita allo statore d’eccitazione dall’AVR, che monitora la tensione ai morsetti di uscita dell’alternatore.

Quando la tensione di uscita dell’alternatore scende al di sotto del livello preimpostato, l’AVR aumenta la tensione di alimentazione dello statore di eccitazione; i diodi ricevono dal rotore di eccitazione una tensione più alta e quindi aumenta l’intensità del campo magnetico. Aumenta proporzionalmente anche la tensione di uscita.

Se la tensione ai terminali di uscita aumenta al di sopra del livello preimpostato, l’AVR riduce la tensione allo statore di eccitazione, ottenendo l’effetto opposto.

Il buon funzionamento dell’alternatore dipende, tra gli altri fattori, dal buon isolamento elettrico degli avvolgimenti.
Le sollecitazioni elettriche, meccaniche e termiche e la contaminazione chimica e ambientale provocano il decadimento dell’isolamento e l’aumento delle probabilità di guasto, anche distruttivo, degli avvolgimenti.

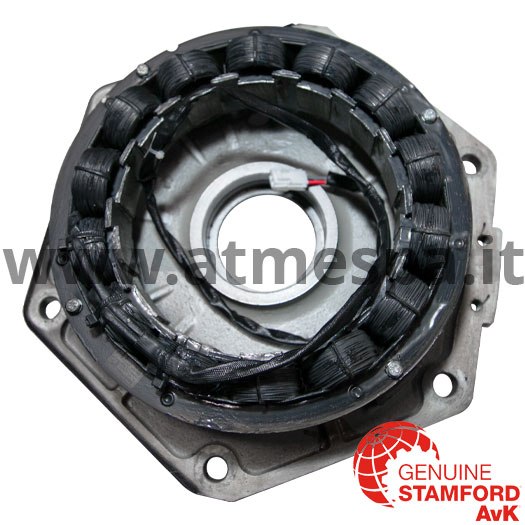

Statore di eccitazione

Per garantire il costante funzionamento e una lunga durata dell’alternatore, è essenziale acquistare prodotti originali.

Acquistare un ricambio originale STAMFORD® | AvK®, significa:

  • Non perdere la validità della garanzia dell’alternatore;
  • Ridurre al minimo i guasti agli impianti e alle apparecchiature;
  • Massimizzare la sicurezza dell’alimentazione;
  • Armonizzare le capacità di prestazione all’alternatore, garantendo stabilità e reattività;
  • Avere un prodotto collaudato per contrastare le situazioni critiche di esercizio, attivando i sistemi di protezione esistenti.

Le parti di ricambio hanno garanzia di 12 mesi.

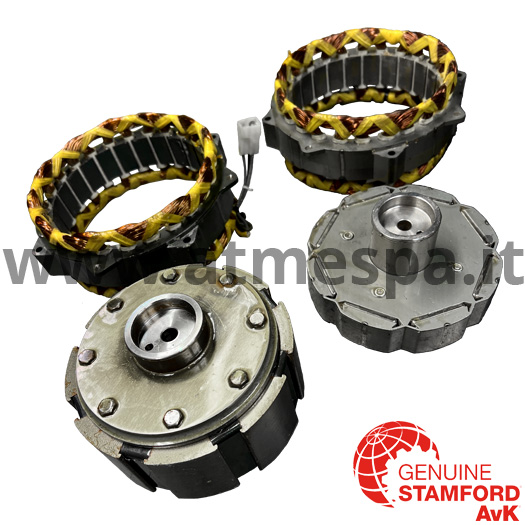

Generatore a magneti permanenti (PMG)
Il generatore a magneti permanenti è un componente ausiliario utilizzato per fornire alimentazione indipendente all’AVR. È costituito da uno statore ad armatura avvolta e da un rotore a campo rotante. Come suggerisce il nome, il campo magnetico è fornito da una serie di magneti permanenti contenuti in un nucleo di ferro, che generano spontaneamente un campo magnetico. Il rotore è fissato all’albero del rotore principale del generatore e ruota alla stessa velocità del rotore principale.

Vantaggi
Il vantaggio principale è la sua capacità di continuare a fornire alimentazione all’AVR anche quando viene applicato un carico elevato all’alternatore. Su una macchina autoeccitata (quindi senza PMG) l’eccessiva caduta della tensione in uscita del generatore principale, dovuta alla brusca applicazione del carico, può determinare lo spegnimento dell’AVR. Ciò interromperebbe l’eccitazione e farebbe scendere a zero l’uscita del generatore. Un’alimentazione separata (con PMG) impedisce che ciò accada. Inoltre, il PMG non fa affidamento sul magnetismo residuo che a volte può essere causa di mancata erogazione. I costi aggiuntivi sono giustificati dai benefici apportati.

Genuine Stamford AvK - PMG

Per garantire il costante funzionamento e una lunga durata dell’alternatore, è essenziale acquistare prodotti originali.

Acquistare un ricambio originale STAMFORD® | AvK®, significa:

  • Non perdere la validità della garanzia dell’alternatore;
  • Ridurre al minimo i guasti agli impianti e alle apparecchiature;
  • Massimizzare la sicurezza dell’alimentazione;
  • Armonizzare le capacità di prestazione all’alternatore, garantendo stabilità e reattività;
  • Avere un prodotto collaudato per contrastare le situazioni critiche di esercizio, attivando i sistemi di protezione esistenti.

Le parti di ricambio hanno garanzia di 12 mesi.

Scaldiglie anti-condensa
Lo scopo dell’utilizzo della scaldiglia anticondensa è quello di aumentare la temperatura al di sopra di quella del punto di rugiada all’interno di un alternatore stazionario. Questo è importante per prevenire danni distruttivi agli avvolgimenti dell’alternatore causati dalla presenza di acqua o dalla corrosione, soprattutto nei generatori che restano inutilizzati per lunghi periodi di tempo. I riscaldatori impediscono, inoltre, la formazione di condensa dopo lo spegnimento di un generatore in ambienti ad alta umidità. Il riscaldatore può assumere la forma di un elemento a cartuccia montato sul telaio del generatore o di un riscaldatore a nastro che circonda all’esterno gli avvolgimenti dello statore.

Genuine Stamford AvK - Scaldiglia

Per garantire il costante funzionamento e una lunga durata dell’alternatore, è essenziale acquistare prodotti originali.

Acquistare un ricambio originale STAMFORD® | AvK®, significa:

  • Non perdere la validità della garanzia dell’alternatore;
  • Ridurre al minimo i guasti agli impianti e alle apparecchiature;
  • Massimizzare la sicurezza dell’alimentazione;
  • Armonizzare le capacità di prestazione all’alternatore, garantendo stabilità e reattività;
  • Avere un prodotto collaudato per contrastare le situazioni critiche di esercizio, attivando i sistemi di protezione esistenti.

Le parti di ricambio hanno garanzia di 12 mesi.
